Estándares de conexión y tipos de puertos USB.

Tipos de cables USB y su utilidad

El USB es un tipo de conexión universal. Ahora bien, hay muchos tipos de cables y conectores USB. Cada clase de USB tiene una finalidad determinada.

Tipo A

Se trata del estándar que encontrarás en uno de los extremos de una gran mayoría de cables USB. La forma de este conector es rectangular.

La mayor parte de los ordenadores tienen múltiples puertos USB de tipo A para conectar periféricos. Ya sea impresoras, discos duros externos y otros equipos.

Esta conexión también está presente en consolas de videojuegos, televisiones, y muchos otros dispositivos.

Tipo B

Este conector tiene forma cuadrada. Se emplea sobre todo para impresoras y otros dispositivos alimentados por electricidad que se conectan a un PC. En la actualidad, son poco habituales. El motivo es que la mayoría de equipos se han pasado a unas conexiones más pequeñas.

Mini USB

Es un conector más pequeño el estándar para los dispositivos móviles antes del micro USB. Ha perdido popularidad, pero aún verás esta conexión en algunas cámaras y reproductores MP3.

Micro USB

Es el estándar actual para dipositivos móviles y portátiles. Aún más pequeño que el mini USB.

Todavía hallarás micro USB en toda clase de smartphones y tabletas. Si bien muchos dispositivos están dando el salto al USB-C.

Tipo C (USB-C)

Estándar USB de reciente implantación. Es más pequeño. Permite mayores tasas de transferencia de datos que anteriores sistemas. Lo vas a encontrar en muchos portátiles y smartphones de nueva generación, entre los que se incluye el MacBook.

Además de transferir datos, USB-C puede alimentar a dispositivos.

Estándares de velocidad USB

USB 1.x

Estándar original, que se ha quedado obsoleto. Hoy en día, es difícil encontrar dispositivos que utilicen este estándar de velocidad de USB.

USB 2.0

Introdujo muchos nuevos tipos de conexión USB, como los cables Mini y Micro. Se trata de la velocidad de transferencia más baja utilizada hoy.

Verás este estándar en pen drives de tipo flash baratos, en ratones, en teclados y en dispositivos similares. La mayoría de ordenadores incluyen algunos puertos USB 2.0.

USB 3.x



Es el estándar actual en términos de velocidad de transferencia. Es mucho más rápido que el USB 2.0. Por ello, se recomienda para dispositivos como discos duros externos.

Para identificar un puerto o conector USB 3.x, presta atención a si tiene color azul

Muchos puertos USB 3.0 también tienen el símbolo SS, que se refiere a Super Speed, o Super Velocidad.

La mayoría de los nuevos ordenadores tienen al menos un puerto USB 3. Los pen drives flash de calidad ya hace tiempo que utilizan este estándar.

PUERTOS PARA PERIFÉRICOS EXTERNOS

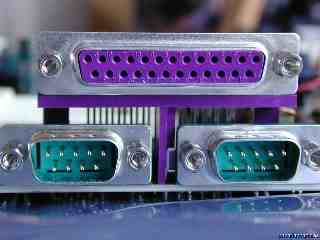

Puerto de serie

Estos puertos funcionan con un chip llamado UART, que es un controlador serie. El término serino las dos al mismo tiempo, ya que envía los datos uno detrás de otro. Normalmente éstos suelen ser 2 en una placa base, y son denome quiere decir que la comunicación con este tipo de conector se realiza sólo en una dirección: o envío, o recepción de datos, pero inados COM1 y COM2. A ellos pueden conectarse periféricos como ratones o módems. En las placas base antiguas el COM1 solía ser un puerto de 9 patillas o pin (cada uno de los contactos del conector) y el COM2 de 25. Hoy, las placas que llevan estos conectores suelen ser siempre de 9 patillas.

Puerto paralelo

Este tipo de puerto sirve para la conexión de periféricos, y ha sido ampliamente utilizado para conectar impresoras. Soporta la comunicación paralela, es decir, puede enviar datos simultáneamente, en grupos de hasta 8. Este tipo de conector es de 25 pin.

Puerto PS/2

Una placa base suele contener dos, en los que se conectan el teclado y el ratón. Son conectores de tipo mini-DIN de seis patillas. Su nombre viene del uso que se le daba en los antiguos ordenadores de IBM PS/2 (Personal System/2)

Conector VGA.

Es un conector estándar de la tarjeta gráfica, de 15 pines, y que se utiliza para conectar el monitor.

Puerto USB (Universal Serial Bus)

Este tipo de puertos de gran velocidad son pequeños, con una forma alargada y estrecha. Permiten la conexión en “caliente” de dispositivos que soportan este estándar. Suministran al periférico de energía sin tener que estar conectado éste a la red eléctrica, permite un cableado de hasta 5 metros de longitud, y la conexión de hasta 126 dispositivos.

Puerto para juegos o MIDI

A este puerto se conectan joysticks y mandos de juegos, aunque también permite la conexión de dispositivos de audio como teclados MIDI. Está situado en la tarjeta de sonido, y tiene 15 patillas.

Conectores de audio minijack

Pueden ir incluidos también en la placa base, y suelen ser estéreo, siendo los más habituales los de entrada y/o salida de línea, entrada de micrófono y salida de altavoces. Este tipo de conector es el estándar más extendido entre los dispositivos de audio portátiles (discmans, reproductores de mp3, grabadoras, etc.) y en ordenadores.

DISPOSITIVOS DE ALMACENAMIENTO MASIVO

LOS DISCOS DUROS

HDD:HDD significa Hard Disk Drive, son un componente informático que sirve para almacenar de forma permanente tus datos. Esto quiere decir, que los datos no se borran cuando se apaga la unidad como pasa en los almacenados por la memoria RAM.

Están compuestos de piezas mecánicas, de ahí que a veces se le llame discos duros mecánicos, y utilizan el magnetismo para grabar tus datos y archivos. Se compone de uno o varios discos rígidos unidos por un mismo eje y que giran a gran velocidad dentro de una caja metálica. En cada plato y en cada una de sus caras, un cabezal de lectura/escritura lee o graba tus datos sobre los discos.

Cuanto más finos sean los discos mejor será la grabación, y cuanto más rápido giran a mayor velocidad se transmiten los datos, tanto a la hora de leerlos como al escribirlos. Por lo general, la velocidad de los discos duros suele ser de 5400 o 7200 RPM (revoluciones por minuto), aunque en algunos discos basados en servidores pueden llegar a hasta 15.000 RPM

En cuanto al tamaño, las cajas de los discos duros mecánicos pueden ser de 2,5" o de 3,5". Su precio puede variar dependiendo de este tamaño, pero sobre todo de su capacidad de almacenamiento. De hecho, la gran ventaja de estos discos duros con respecto a los SSD es que son bastante más económicos.

Los HDD suelen venir en dos formatos de 3,5 pulgadas (destinados a ordenadores de sobremesa) o de 2,5 pulgadas (para portátiles), con capacidades máximas de unso 4 TB y 2 TB respectivamente.

SDD:SSD (Solid State Drive) son una alternativa a los discos duros. La gran diferencia es que mientras los discos duros utilizan componentes mecánicos que se mueven, las SSD almacenan los archivos en microchips con memorias flash interconectadas entre sí. Por lo tanto, casi podríamos considerarlos como una evolución de las memorias USB.

Los SSD suelen utilizar memorias flash basadas en NAND, que como también son no-volátiles mantienen la información almacenada cuando el disco se desconecta. No tienen cabezales físicos para grabar los datos, en su lugar incluyen un procesador integrado para realizar operaciones relacionadas con la lectura y escritura de datos.

Estos procesadores, llamados controladores, son los que toman las "decisiones" sobre cómo almacenar, recuperar, almacenar en caché y limpiar los datos del disco, y su eficiencia es uno de los factores que determinan la velocidad total de la unidad. Además, al no depender del giro de un componente físico, también se logra una unidad más silenciosa que los discos mecánicos.

En cuanto al tamaño, estos discos suelen ser de 2,5", y tienen un diseño casi idéntico al de los discos duros mecánicos, lo que ayuda a que puedan encajar en las mismas carcasas y ranuras donde van montados los discos duros convencionales en un ordenador.

La máxima capacidad definida para tarjetas SDXC es de 2 tebibytes (TiB), es decir, 2048 GB. Las tarjetas SDHC también tienen una capacidad máxima de 2 TiB basada en las estructuras de datos de la tarjeta, pero está limitada arbitrariamente a 32 GB por el documento SD 2.0.

MAS DIPOSITIVOS DE ALMACENAMIENTO MASIVO

El CD-R: Es un disco compacto de 650 MB de capacidad que puede ser leído cuantas veces se desee, pero cuyo contenido no puede ser modificado una vez que ya ha sido grabado. Dado que no pueden ser borrados ni regrabados, son adecuados para almacenar archivos u otros conjuntos de información invariable.



CD-RW: Posee la capacidad del CD-R con la diferencia que estos discos son regrabables lo que les da una gran ventaja. Las unidades CD-RW pueden grabar información sobre discos CD-R y CD-RW y además pueden leer discos CD-ROM y CDS de audio. Las interfaces soportadas son EIDE, SCSI y USB.

DVD-ROM: Es un disco compacto con capacidad de almacenar 4.7 GB de datos en una cara del disco, un aumento de más de 7 veces con respecto a los CD-R y CD-RW. Y esto es en una sola cara. Los futuros medios de DVD-ROM serán capaces de almacenar datos en ambas caras del disco, y usar medios de doble capa para permitir a las unidades leer hasta cuatro niveles de datos almacenados en las dos caras del disco dando como resultado una capacidad de almacenamiento de 17 GB. Las unidades DVD-ROM son capaces de leer los formatos de discos CD-R y CD-RW. Entre las aplicaciones que aprovechan la gran capacidad de almacenamiento de los DVD-ROM tenemos las películas de larga duración y los juegos basados en DVD que ofrecen videos MPEG-2 de alta resolución, sonido inversivo Dolby AC-3, y poderosas graficas 3D.

DVD-RAM: Este medio tiene una capacidad de 2.6 GB en una cara del disco y 5.2 GB en un disco de doble cara, Los DVD-RAM son capaces de leer cualquier disco CD-R o CD-RW pero no es capaz de escribir sobre estos. Los DVD-RAM son regrabables pero los discos no pueden ser leídos por unidades DVD-ROM.

DIFERENCIAS HDD Y SDD

	SSD	HDD
Capacidad	En general entre 256 GB y 4 TB	En general entre 1 y 10 TB
Consumo	Menor consumo	Mayor consumo
Coste	Bastante más caros	Mucho más económicos
Ruido	Más silencioso por no tener partes móviles	Algo más ruidoso por tener partes móviles
Vibraciones	No vibra por no tener partes móviles	El giro de sus discos puede provocar leves vibracioness
Fragmentación	No tiene	Puede darse
Durabilidad	Sus celdas pueden reescribirse un número limitado de veces	Con partes mecánicas que pueden dañarse con movimientos
Tiempo de arranque de SO	7 segundos	16 segundos
Transferencia de datos	En general, entre 200 y 550 MB/s	En general entre 50 y 150 MB/s
Afectado por el magnetismo	No	El magnetismo puede eliminar datos

LA MEMORIA



MEMORIA RAM

La memoria RAM es la memoria principal de un dispositivo, esa donde se almacenan de forma temporal los datos de los programas que estás utilizando en este momento. Sus siglas significan Random Access Memory, lo que traducido al español sería Memoria de Acceso Aleatorio, y es un tipo de memoria que te puedes encontrar en cualquier dispositivo, desde ordenadores de sobremesa hasta teléfonos móviles.


La memoria RAM tiene dos características que la diferencian del resto de tipos de almacenamiento. Por una parte tiene una enorme velocidad, y por otra los datos sólo se almacenan de forma temporal. Esto quiere decir que cada vez que reinicies o apagues tu ordenador, lo normal es que los datos que haya almacenados en la RAM se pierdan.

PINCHA AQUÍ PARA VER UNA IMAGEN DE LA MEMORIA RAM.

La función principal de la memoria RAM es cargar información y ejecutar programas de manera temporal y aleatoria, lo que permite que la computadora, el Smartphone o la tableta funcionen.

Mientras más memoria RAM tenga un equipo electrónico, más velocidad de ejecución de programas y capacidad de trabajo tendrá. Esto se debe a que cuenta con más espacio para almacenar datos temporales y ejecutar secuencias de comandos (programas).
Las memorias RAM se suelen clasificar según su capacidad de almacenamiento y según su velocidad. En cuanto a la capacidad las tenemos las más normales que son de 4GB, 8GB y 16GB pero las hay mayores. Pero OJO no podemos olvidarnos de la velocidad que es más importante aún.

EL PROCESADOR O MICROPROCESADOR.

El microprocesador es el cerebro de un ordenador o computadora, está compuesto por un circuito integrado encapsulado en un chip de silicio que lo componen millones de transistores. Su función es procesar los datos, controlar el funcionamiento de todos los dispositivos del ordenador, al menos de gran parte de ellos y lo más importante: se encarga de realizar las operaciones lógicas y matemáticas.


Si nos damos cuenta, todos los datos que circular por nuestra máquina son impulsos eléctricos, compuestos por señales de unos y ceros llamados bits. Cada una de estas señales se agrupan en un conjunto de bits que forman las instrucciones y los programas. El microprocesador es el encargado de dar sentido a todo esto realizando operaciones básicas: SUMA, RESTA, AND, OR, MUL, DIV, OPUESTO E INVERSO.

Entonces tenemos que el microprocesador:

• Decodifica y ejecuta las instrucciones de los programas cargados en la memoria principal del ordenador.

• Coordina y controla todos los componentes que forman el ordenados y los periféricos que están conectados a este, mouse, teclado, impresora, pantalla, etc.

Los procesadores suelen ser actualmente de forma cuadrada o rectangular y se encuentran colocados sobre un elemento llamado zócalo fijado a la placa base. Esta se encargará de distribuir los datos entre el procesador y el resto de elementos conectados a ella.

ELEMENTOS A TENER EN CUENTA

En un procesador intervienen muchos elementos que debemos tener en cuenta para obtener el mejor rendimiento y calidad. Algunos de las principales serán, la arquitectura, la configuración de núcleos, la memoria caché, el socket de conexión y la frecuencia. Veamos todas ellas poco a poco para conocerlos mejor.

FABRICANTES MÁS IMPORTANTES

1. Intel
2. Qualcomm
3. TSMC
4. IBM
5. MediaTek
6. AMD
7. Spreadtrum

ESTRUCTURA DEL HARDWARE DE UN EQUIPO INFORMÁTICO DE SOBREMESA

El hardware de un ordenador está constituido por una serie de componentes que en conjunto, posibilitan su funcionamiento.

 Algunos de ellos son:

Dispositivos internos: están dentro de la torre o unidad central, son: la placa base, el procesador, la memoria, el disco duro, fuente de alimentación…. •

Dispositivos externos: son los periféricos, como el teclado, ratón , monitor, altavoces, scanner, impresora, disco externo, grabadora externa…Se clasifican en periféricos de entrada, de salida y de entrada/salida.

Todos estos dispositivos deben estar conectados entre sí para que la información (los bits) pueda circular por ellos, por eso están conectados por buses (cables) que enlazan todos los elementos del sistema. Los dispositivos externos se conectan a la caja o torre a través de unas conexiones especiales denominada conectores (situados en la parte posterior de la torre).

PARTES DE UN EQUIPO INFORMÁTICO: HARDWARE Y SOFTWARE



HARDWARE:

Hace referencia a todos los componentes materiales y físicos de un dispositivo, es decir, aquellos que se pueden ver y tocar. El monitor, el ratón, la CPU, el teclado o la memoria RAM son algunos ejemplos de aquellas partes que, en su conjunto, forman el hardware. Este término tiene su origen etimológico en el inglés, donde “hard” significa “duro” y “ware”, “cosas”, por lo que se podría definir incluso como “las partes duras de una computadora”.
